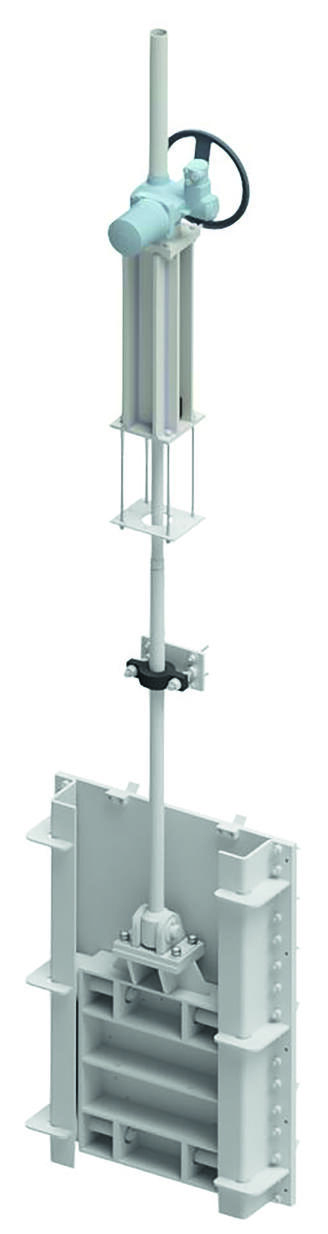

TS Talsperrenschieber
Talsperrenschieber
KÖSTER-Talsperrenschieber zumeist als Grundablass-Schieber für den Auf-Zu-Betrieb.
In Kreis- oder Rechteckform nach individuellem Bedarf ausgelegt und konstruiert.
Metallisch dichtend.
Druckfest und funktionstauglich für Wasserdrücke bis über 100 Meter Wassersäule.
Individuelle Konstruktionen als Gleit- oder Rollenschieber.
Befestigungsart der Schieber bedarfsgerecht angepasst an Bauwerke und Rohrleitungen.
KÖSTER-Spindelantriebe mit speziell verstärkten Spindellagerungen und druckfesten wasserdichten Deckendurchführungen ergänzen das Schieberprogramm. Die
Herstellung der Antriebe gehört für KÖSTER selbstverständlich dazu und bietet dem Talsperrenbetreiber somit Komplettlösungen aus einer Hand.
Die Qualität der im Schieber verbauten Werkstoffe wird auf Wunsch belegt durch Materialprüfzeugnisse 3.1 oder 3.2
KÖSTER entwickelte und produzierte bereits Anfang der 90er-Jahre Talsperrenschieber mit elektromechanischen Spindelantrieben. Zwischenzeitlich wurden über 15 deutsche Talsperren mit KÖSTER-Schiebern bestückt. Es handelt sich hierbei vorwiegend um kreisrunde Schieber mit Nennweiten von 500 – 1600 mm.
Lediglich die Talsperre Auma wurde mit einem quadratischen KÖSTER-Schieber der Größe 1500 x 1500 mm ausgestattet.
Kennzeichen
- Individuelle mm-genaue Herstellung, angepasst an die bautechnischen örtlichen Verhältnisse
- Ausgelegt für Betriebs- und Betätigungsdrücke bis über 100 m Wassersäulen-
differenz - Metallische Dichtungen aus Messing oder Bronze
- Spindelantriebe und deren Antriebsgestänge angepasst an die bautechnischen
örtlichen Verhältnisse - Talsperrenschieber und Antriebgestänge bei Erfordernis konzipiert für
Unterwasser-Montage durch Taucher - Schieber bis 20 t Stückgewicht lieferbar
- Konstruktion und Fertigung nach DIN 19704
- Alle Schweißnähte werden bei KÖSTER 100 % umlaufend verschweißt: Spaltkorrosion ausgeschlossen
- Statik auf Wunsch
Technische Daten
Typ: Talsperrenschieber
Form: Kreisrund oder
Rechteckform
Baugröße DN (mm): DN 100 - 2000
bzw. Breite bis 2000, Höhe bis 2000, bis 20 t Stückgewicht
Befestigungsart: Flansch, Dübel, Einbetonieren
Werkstoff: Edelstahl
Druckstufe (mWS): > 100
Bauhöhe/Einbautiefe: Individuell angepasst an das Bauwerk
Dichtung: Messing oder Bronze
Laufrollen: Rollenschieber: Ja; Gleitschieber: Nein
Endlagenkeilung: Ja
Dichtigkeit: Leckrate gemäß DIN 19569-4, Tabelle 1, Klasse 2
Antriebselement: Trapezgewindespindel
Antriebsart: Elektro-Stellantrieb
