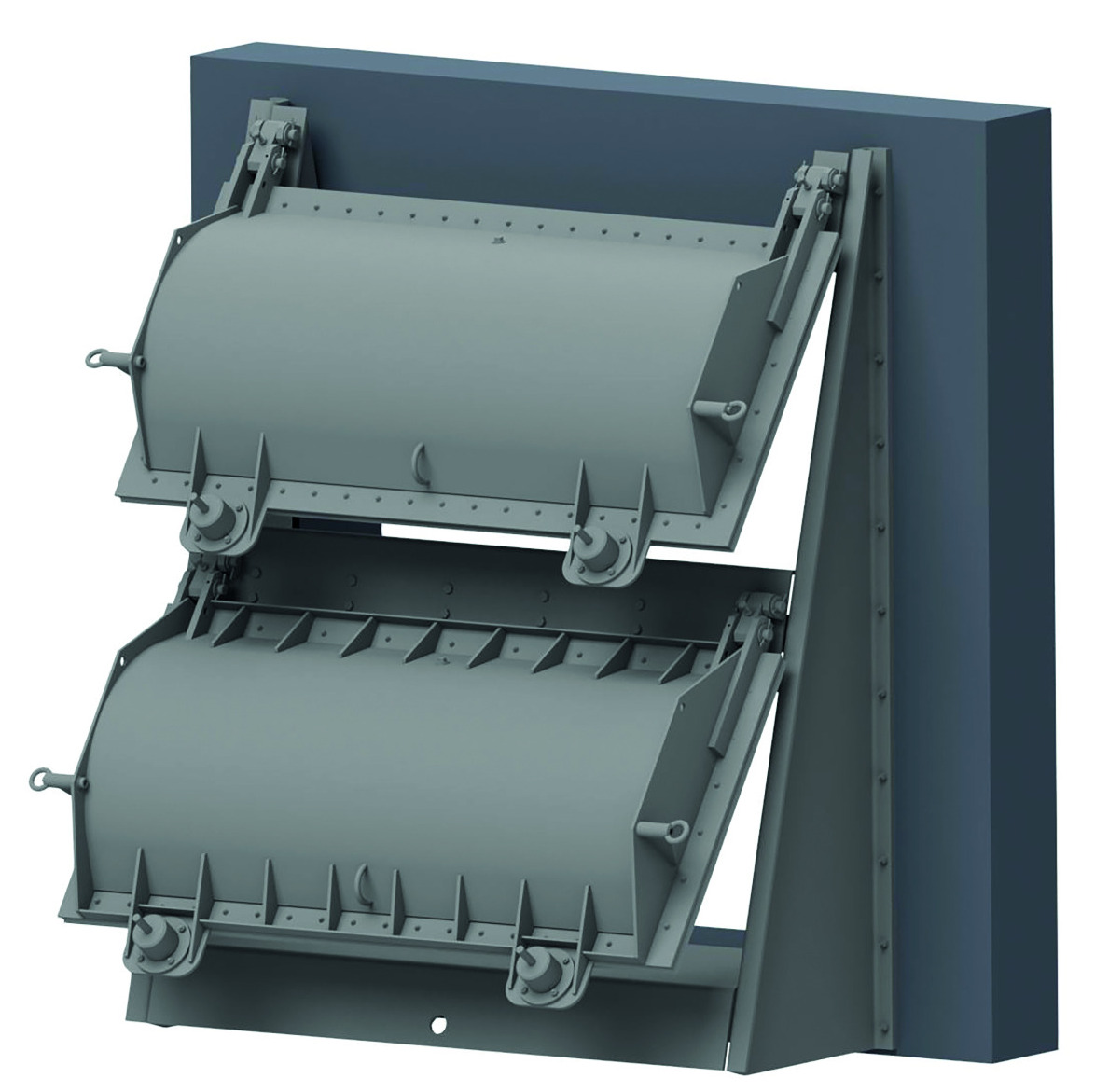

KRDH Rückstauklappen in Rechteckform

Rückstauklappen in Rechteckform mit Schwimmerhohldeckel

Optionen: Mehrteilige Ausführungen (Jalousieversion) Hydraulische Schlagdämpfung
Typ KRDH = Klappe Rechteck Dübeln (zum Andübeln) Hohldeckel

KÖSTER-Rückstauklappen Typ KRDH für den Freispiegelbetrieb öffnen bei Druck auf die Innenseite und schließen bei Druckausgleich oder höherem Druck auf der
Außenseite.
Sie werden vorzugsweise am Auslauf von Entwässerungs- oder Abflussleitungen eingesetzt, um den Rückfluss des Wassers nach dem Druckausgleich zu verhindern. Sie arbeiten selbsttätig und sind wartungsfrei.

Klappenrahmen zum Andübeln an Betonwände, bei Bedarf individuell angepasst an Wandschrägen oder Versatz.

Schwimmerhohldeckel für jede Baugröße individuell ausgelegt; in der Regel keine Deckelbefüllung erforderlich.

Zur Verringerung des Klappenwiderstandes, zum leichteren (früheren) Öffnen der Rückstauklappe und zur Verringerung der Schlagwirkung des Klappendeckels werden größere Nennweiten dieser Rückstauklappen mit mehrteiligen Klappen-
deckeln konzipiert – sogenannte Jalousieklappen.

Für den Einsatz am Auslauf von Druckrohrleitungen (Pumpbetrieb) können diese Rückstauklappen mit hydraulischen Schlagdämpfern ausgestattet werden.

KÖSTER fertigt diese Baureihe aus Stahl oder Edelstahl nach individuellem Größenbedarf.

Rückstauklappen in Rechteckform
Rückstauklappen in Rechteckform
  • stahlgeschweißte Konstruktion, ausgelegt für 6 mWS Druckdifferenz oder mehr
  • Klappenrahmen zum Andübeln an senkrechte oder schräge Wände, angepasst an das Bauwerk
  • verwindungssteife Schwimmerhohldeckel für geringen Widerstand
  • Doppelgelenk-Scharniere zur Erhöhung der Betriebssicherheit und Schließfunktion
  • leicht auswechselbare Profilgummidichtung am Klappendeckel mittels Klemmleisten angeschraubt, hohe Dichtigkeit, abwasser- und seewasserbeständig
  • Optional für den Einsatz im Pumpbetrieb: Selbsttätig arbeitende hydraulische Schlagdämpfung zur Schonung und zum Schutz der Klappendichtung aus Gummi gegen Zerquetschen

Typ: Rückstauklappe

Form: Rechteckform

Baugröße DN (mm): Breite bis 20000, Höhe bis 5000; bis 20 t Stückgewicht

Befestigungsart: Dübel

Werkstoff: Stahl oder Edelstahl

Druckstufe (mWS): 6 oder mehr

Dichtung: Gummi (EPDM)

Hebel und Gegengewicht: Nein

Hohldeckel: Ja

Hydraulische Schlagdämpfung: Optional

Dichtigkeit: Leckrate gemäß DIN 19569-4 Tabelle 1

Verwendungszweck: Freispiegelbetrieb Pumpen-Druckrohrleitungen

Hochwasser-Schutz und Binnen-Entwässerung
Hochwasser-Schutz und Binnen-Entwässerung
Niederschlags-Entwässerung
Niederschlags-Entwässerung
Abwasser
Abwasser
Leeren von Docks und Poldern
Leeren von Docks und Poldern
Rezirkulation / Umwälzung
Rezirkulation / Umwälzung
