FBH/DBH Rückstauklappen mit Schlagdämpfung und Hohldeckel

Rückstauklappe für Druckrohrleitungen in Kreisform mit hydraulischer Schlagdämpfung und Hohldeckel

Typ FBH = Flansch (zum Anflanschen) mit Bremse und Hohldeckel

Typ DBH = Dübeln (zum Andübeln) mit Bremse und Hohldeckel

KÖSTER-Rückstauklappen Typ FBH und Typ DBH öffnen bei Druck auf die Innenseite und schließen bei Druckausgleich oder höherem Druck auf der Außenseite. Sie sind speziell für den Einsatz am Auslauf von Druckrohrleitungen konzipiert. Sie werden vorwiegend am Auslauf von Pumpen-Druckrohrleitungen eingesetzt, um den Rückfluss des Wassers nach dem Abschalten der Pumpe zu verhindern. Sie arbeiten selbsttätig und sind wartungsfrei.

Die hydraulische Schlagdämpfung (Bremse) fängt die Klappenschläge beim Schließen der Rückstauklappe ab und schont die Gummidichtung der Rückstauklappe enorm.

KÖSTER fertigt seine Baureihe Typ FBH aus Stahl oder Edelstahl in extrem stabiler Ausführung.

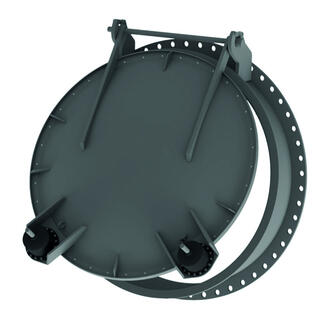

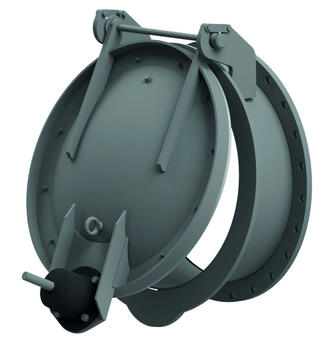

Rückstauklappen mit Schlagdämpfung und Hohldeckel

Kennzeichen

stahlgeschweißte Konstruktion, ausgelegt für 10 mWS Druckdifferenz oder mehr
besonders schwere massive Bauweise
verwindungssteifer Hohldeckel mit strömungsgünstiger Innenseite für geringen Widerstand
selbsttätig arbeitende hydraulische Schlagdämpfung zur Schonung und zum Schutz der Klappendichtung aus Gummi gegen Zerquetschen
besonders robust ausgebildete Achslagerungen für den rauen Pumpbetrieb
Klappenlagerung beweglich gleitend in gabelförmigen Achshaltern
Lagerung der Klappenachse mittels auswechselbarer Bundbuchsen aus Edelstahl
leicht auswechselbare Profilgummidichtung am Klappendeckel mittels Klemmleiste angeschraubt, hohe Dichtigkeit, abwasser- und seewasserbeständig
Klappenrahmen nach Bedarf mit Flansch zum Anflanschen an einen Rohrflansch
oder zum Andübeln vor einer Betonwand
