AB Planflachschieber

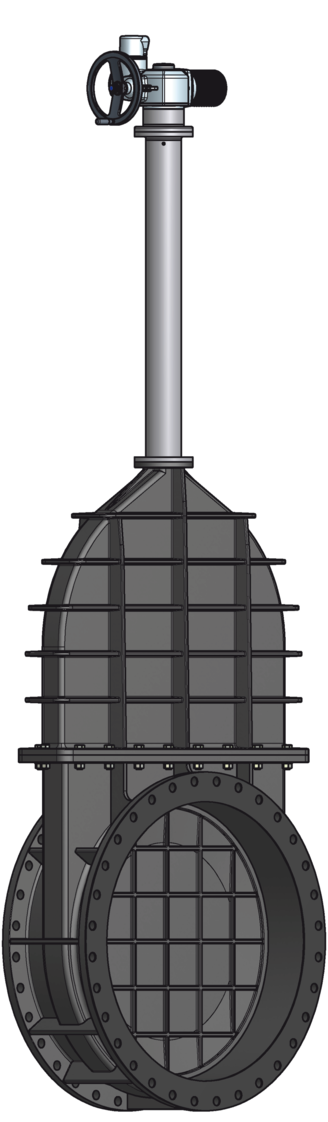

Planflachschieber Gehäuseschieber mit Flansch-Flansch
KÖSTER-Planflachschieber werden als Absperrorgane in Rohrleitungen, als Not- oder Zusatzverschlüsse in Druckrohrleitungen von Niederdruckpumpen, zum Absperren von Freiflutrohren, Behälterausläufen, Durchlässen, Kanälen u. ä. eingesetzt. Sie sind für alle Niederdruckanlagen geeignet, die keinen absolut dichten Verschluss erfordern.
Die Dichtflächen des Schieberdeckels und der Gegenflächen des Gehäuses sind plangedreht und gewährleisten eine Dichtigkeit, die mit steigendem Druck zunimmt.
Durch das Spiel des Schieberdeckels im Gehäuse des Planflachschiebers fährt dieser auch nach längsten Stillstandszeiten sofort an.
Kennzeichen
- Baugrößen:
DN 175 – DN 1200 aus Gusseisen
DN 300 – DN 2000 aus Stahl/Edelstahl - metallisch dichtend
- zulässiger Betriebsdruck 0,6 – 1,0 bar (abhängig von der Nennweite)
- besitzt keine Gummi- oder Kunststoffbauteile
- besitzt keine Keilung
- dichtet aussschließlich durch Wasserandruck
- kein Festsetzen der Schieberabsperrplatte im Schiebergehäuse selbst bei langen Stillstandzeiten
- bei offenem Schieber ist der gesamte Rohrleitungsquerschnitt zu 100 % frei
- zum Einbau in einen Rohrstrang oder als Endschieber am Rohrende geeignet
- die Bauhöhe des Schiebers wird bauwerksabhängig angepasst und individuell gefertigt
- die Betätigung des Schiebers erfolgt wahlweise mit Handrad, Handkurbel, Vierkantanschluss oder Elektroantrieb
- Antrieb unter oder über Flur angeordnet
- je nach Kundenwunsch
- individuelle Anpassungen an bauliche Gegebenheiten möglich - Konservierung nach Kundenwunsch
- Aufbringung in der Regel in mehreren Lagen mittels Pinsel von Hand
Technische Daten
Typ: Gehäuseschieber ohne Keilung
Form: Kreisrund
Baugröße DN (mm): 175 - 2000
Befestigungsart: Flansch-Flansch oder Flansch
Werkstoff: DN 175 - 1200 Gusseisen > DN 1200 Stahl/Edelstahl
Druckstufe (mWS): 6 - 10
Bauhöhe/Einbautiefe: individuell angepasst an Schachttiefe
Dichtung: metallisch
Laufrollen: nein
Endlagenkeilung: nein
Dichtigkeit: abhängig vom Wasserandruck
Antriebselement: Trapezgewindespindel
Antriebsart: Hand oder Elektro über oder unter Flur angeordnet
