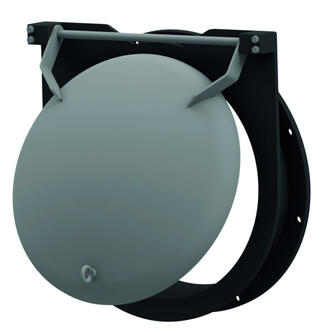

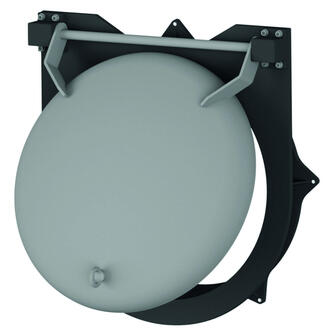

DH/FH Rückstauklappen mit Schwimmerhohldeckel

Rückstauklappe für Freispiegelbetrieb in Kreisform mit Schwimmerhohldeckel

Typ DH = Dübeln (zum Andübeln) mit Hohldeckel

Typ FH = Flansch (zum Anflanschen) mit Hohldeckel

KÖSTER-Rückstauklappen Typ DH und Typ FH für den Freispiegelbetrieb öffnen bei Druck auf die Innenseite und schließen bei Druckausgleich oder höherem Druck auf der Außenseite.
Sie werden vorzugsweise am Auslauf von Entwässerungs- oder Abflussleitungen eingesetzt, um den Rückfluss des Wassers nach dem Druckausgleich zu verhindern.
Sie arbeiten selbsttätig und sind wartungsfrei.

KÖSTER fertigt die Baureihen Typ DH und Typ FH bis DN 1200 mit Klappenrahmen aus Grauguss und Schwimmerhohldeckeln aus Edelstahl 1.4301
Nennweiten größer DN 1200 werden komplett aus Stahl oder Edelstahl hergestellt.

Kennzeichen

durch ihre schwere massive Bauweise sind diese KÖSTER-Rückstauklappen
außerordentlich widerstandsfähig und langlebig
der Schwimmerhohldeckel verringert den Widerstand der Rückstauklappe durch seinen Auftriebseffekt im Wasser, wodurch die Rückstauklappe bereits bei
geringer Druckdifferenz beginnt sich zu öffnen und somit den frühzeitigen
Wasserabfluss ermöglicht
metallisch dichtend
- Schwimmerhohldeckel mit mechanisch plan bearbeiteter Dichtfläche
- verschleißfrei und sehr lange Standzeit
Option: Schwimmerhohldeckel aus Edelstahlwerkstoffen nach Kundenvorgabe,
z.B. abwasser- und seewasserbeständiger Edelstahl
die gusseisernen Klappenrahmen besitzen Achshalter mit schräg angeordneten Langlöchern:
- Klappenlagerung beweglich gleitend auf schrägem Gleitsitz
- optimales Schließ- und Dichtverhalten des Klappendeckels
die gusseisernen Klappenrahmen haben eine eingegossene Nut, welche einen
massiven O-Ring aus Gummi fixiert zur dauerhaften Abdichtung gegen die Wand. Hierdurch wird auch eine leichte und sichere Montage ermöglicht
die spezielle Achsenlagerung der gusseisernen Klappenrahmen in Kombination
mit den robusten metallisch dichtenden Schwimmerhohldeckeln sorgen für
zuverlässige Funktion, dauerhaft hohe Dichtigkeit und sehr lange Standzeiten
Konservierung der Gusseisen- bzw. Stahlteile nach Kundenwunsch
- Aufbringung in der Regel in mehreren Lagen mittels Pinsel von Hand
