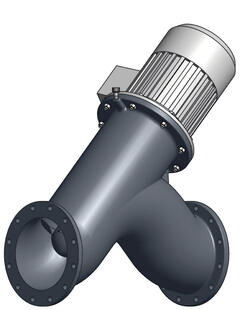

DIP Doppelbogen Inline-Pumpe

Freie Position

Diese Umwälzpumpe fördert wässrige Flüssigkeiten in der chemischen Industrie, im Anlagenbau, bei der Aufbereitung und Reinigung von Trink- und Abwasser. Dabei werden große Förderströme auf niedrige Höhen gebracht, weshalb Propellerhydrauliken zum Einsatz kommen.

Durch ihre geringe Baulänge und die parallelen Flansche ist die Doppelbogen Inline-Pumpe von KÖSTER für den Einbau in jede gerade Rohrleitung von besonderem Vorteil.

Sie benötigt keine Rohrleitung mit einem 90°-Winkel, das bedeutet keine Kompromisse zulasten von hydraulischen oder baulichen Gegebenheiten oder der Architektur des Bauwerks.


Kennzeichen

  • die Pumpenhydraulik kommt bei geringstem Wirkungsgradverlust ohne Leitgehäuse aus. Fasern und andere zopfbildende Inhaltsstoffe werden also dadurch nicht aufgefangen
  • das hydraulisch optimierte Pumpengehäuse besteht aus Lamellen-Grauguss (EN-GJL-250), das Laufrad wird einteilig aus Sphäroguss (EN-GJS-400) gefertigt
  • Lauf- und Leitrad werden mit neuester CFD (Computational Fluid Dynamics)–Software entworfen und sind universitätsgetestet
  • die Pumpe kann kurzfristig (etwa 20 Sekunden) rückwärts laufen. So wird das Laufrad von Störstoffen befreit. Das behebt ca. 80% aller Betriebsstörungen, die auf blockierte Laufräder zurückzuführen sind, ohne die Pumpe zu demontieren
  • der Propeller ist auf der Welle des Motors montiert und fliegend angeordnet
  • der Industriemotor ist für Dauerbetrieb ausgelegt
  • eine verschleißarme, hochwertige Gleitringdichtung ist in das Motorgehäuse integriert und verhindert zuverlässig den Eintritt des Fördermediums in den Motor

Besonders geeignete Einsatzgebiete

Industrielle Nutzung
Rezirkulation / Umwälzung

Technische Daten

Hydrauliktyp: axial

Baugröße DN (mm): ab 300

Förderhöhe (m): 0,5 – 3

Förderstrom (l/s): ab 100

Motorleistung (kW): ab 4

Geläuf ziehbar: nein

Rückwärtslauf optional: ja

Lage der Pumpenwelle: diagonal

Antriebsmotor: Elektro

Aufstellung des Motors: trocken

Wellenführungslager: ohne
